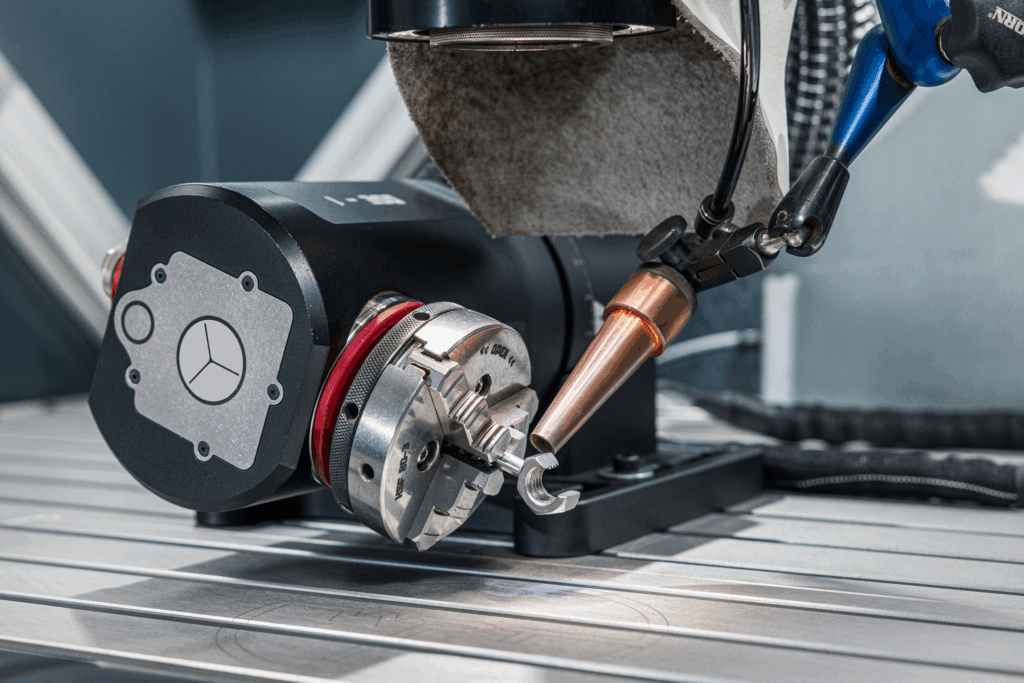

Die eigens auf die Bedürfnisse der HLA Baureihe entwickelte Dreh- Schwenkeinheit ist vollständig in die Steuerung integriert und mittels Touchpanel oder Joystick (optional) bedienbar. Es sind verschiedene Baugrößen verfügbar, die mit spezifischen Durchführungsbohrungen ausgestattet sind, um auch lange Werkstücke bearbeiten zu können. Ein minimalstes Umkehrspiel wird durch den verbauten Riementrieb garantiert. Die indirekte Wegmessung wird über einen Closedloop Schrittmotor realisiert. Optional können verschiedenste Spannfutter, eine Anschlagvorrichtung, ein Reitstock und viele weitere Anpassungsmöglichkeiten angeboten werden. Die hochpräzise, manuelle Schwenkeinheit ist in einem Schwenkbereich von +/-135° einstellbar und wird über einen Klemmhebel arretiert. Um die Einstellung in Standardwinkeln zu erleichtern, verfügen die Dreh- Schwenkeinheiten über ein haptisches Raster, das in 45° Schritten vorarretiert.
Dreh-Schwenkeinheit
